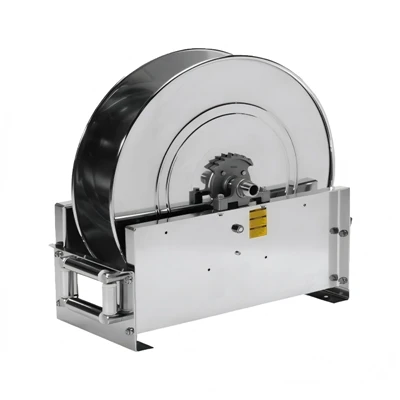

ม้วนท่อสแตนเลส

อ่านข้อมูลจำเพาะจากท่อด้านนอก

สายยางเป็นหนึ่งในจุดเริ่มต้นที่มีประโยชน์มากที่สุดเมื่อตรวจสอบการกำหนดค่าที่มีอยู่

ข้อมูลที่ให้มาประกอบด้วยการผสมผสานมิติท่อสามมิติ:

ขนาดเหล่านี้จับคู่กับขนาดการเชื่อมต่อและความยาวของท่อที่แตกต่างกัน

ท่อที่เล็กที่สุดคือ 13 × 19 มม. ในขณะที่ท่อที่ใหญ่ที่สุดคือ 25 × 35 มม. การกำหนดค่าระดับกลางคือ 19 × 30 มม.

ความก้าวหน้านี้มีประโยชน์เมื่อเปรียบเทียบความต้องการทางกายภาพของระบบท่อต่างๆ ก่อนที่จะพิจารณาขนาดใบมีดพวง

ความยาวเปลี่ยนระยะการทำงาน

ความยาวท่อสามเส้นรวมอยู่ในข้อกำหนดที่ให้มาด้วย:

15 ม. 23 ม. และ 30 ม.

• • ตัวเลือก 30 ม. จะปรากฏขึ้นพร้อมกับโครงท่อขนาด 13 × 19 มม.
• • ความยาว 15 ม. มีให้เลือกทั้งแบบท่อขนาด 19 × 30 มม. และ 25 × 35 มม.
• • ตัวเลือก 23 ม. แสดงอยู่ในรายการพร้อมกับท่อขนาด 19 × 30 มม.

ความยาวของท่อควรพิจารณาตามระยะห่างระหว่างตำแหน่งใบมีดพวงคงที่กับจุดใช้งานที่ต้องการ สายยางที่ยาวขึ้นทำให้มีระยะยื่นในการทำงานที่แตกต่างกัน แต่ยังต้องรองรับด้วยโครงแบบม้วนที่สอดคล้องกันด้วย

ความดันและอุณหภูมิเป็นจุดเลือกแยกกัน

ข้อมูลที่ให้มาจะระบุระดับแรงดันสูงสุดสามระดับ:

• • 37 บาร์
• • 38 บาร์
• • 42 บาร์

แรงดันสูงสุดที่ระบุไว้จะสัมพันธ์กับโครงร่างท่อขนาด 25 × 35 มม.

อุณหภูมิระบุแยกกัน อุณหภูมิสูงสุด 99 องศา

ค่าทั้งสองนี้ไม่ควรถือเป็นตัวบ่งชี้ที่ใช้แทนกันได้ แรงดันเกี่ยวข้องกับข้อกำหนดแรงดันของระบบท่อ ในขณะที่อุณหภูมิจะระบุขีดจำกัดอุณหภูมิด้านบนที่ระบุไว้

ควรยืนยันการกำหนดค่าที่แน่นอนกับข้อกำหนดจำเพาะที่สมบูรณ์ก่อนที่จะซื้อ

ขนาดการเชื่อมต่อเป็นไปตามการกำหนดค่า

ข้อมูล NPT ให้ความแตกต่างที่ชัดเจนระหว่างเวอร์ชันที่มีอยู่

• • สำหรับท่อขนาด 13 × 19 มม. รอกม้วนมีช่องทางออกตัวเมีย 1/2 NPT และทางเข้าตัวผู้ 1/2 NPT
• • สำหรับท่อขนาด 19 × 30 มม. ขนาดการเชื่อมต่อทั้งสองขนาดคือ 3/4 NPT
• • สำหรับท่อขนาด 25 × 35 มม. การเชื่อมต่อจะเพิ่มขึ้นเป็น 1 NPT

สำหรับการเปลี่ยนใหม่หรือการติดตั้งใหม่ ควรตรวจสอบรายละเอียดการเชื่อมต่อเหล่านี้กับท่อคู่หรือส่วนต่อประสานอุปกรณ์

ม้วนท่อสแตนเลส ก่อสร้างในพื้นที่ทำงาน

วัสดุม้วนจะมีความเกี่ยวข้องเมื่อวางอุปกรณ์ในสภาพแวดล้อมการทำงานจริง

สถานีจ่ายน้ำใกล้กับกิจกรรมการซัก พื้นที่ชื้น หรืออุปกรณ์ทำความสะอาดบ่อยครั้งมีสภาพแวดล้อมที่แตกต่างจากที่ตั้งไว้ในห้องเก็บของแห้ง

ดังนั้นจึงอาจพิจารณาใช้สเตนเลสสตีลได้เมื่อโครงสร้างม้วนแบบเปลือยต้องเหมาะสมกับสภาพแวดล้อมการทำงานที่ความชื้นและการทำความสะอาดตามปกติเป็นส่วนหนึ่งของการทำงานปกติ

วัสดุควรได้รับการประเมินควบคู่ไปกับอุณหภูมิในการทำงาน ความดัน ข้อมูลจำเพาะของท่อ และเงื่อนไขการติดตั้ง การเลือกวัสดุเพียงอย่างเดียวไม่ได้กำหนดว่าการกำหนดค่านั้นเหมาะสมกับระบบท่อเฉพาะหรือไม่

รุ่นสามมิติ

ข้อมูลรูปวาดที่ให้มาระบุหมายเลขขนาดสามหมายเลข

A และ B คงอยู่ที่ 645 มม. และ 610 มม. ตามลำดับในทั้งสามเวอร์ชัน

การเปลี่ยนแปลงเกิดขึ้นในการอ้างอิงมิติที่เหลือ

• • ขนาด No. 1 มีขนาด C, D, E และ F ที่เล็กที่สุดในรายการ
• • ขนาด No. 2 เพิ่ม C และ D เป็น 267 มม. และ 200 มม. โดย E ที่ 330 มม. และ F ที่ 264 มม.
• • ขนาด No. 3 คงค่า C, D และ F ไว้ที่ค่าเดียวกันกับขนาด No. 2 แต่เพิ่ม E เป็น 400 มม.

ควรตรวจสอบขนาดเหล่านี้กับพื้นที่การติดตั้งที่มีอยู่ก่อนที่จะเลือกขนาดที่สอดคล้องกัน

ข้อมูลจำเพาะทางเทคนิคฉบับเต็ม

ตารางต่อไปนี้จะเก็บข้อมูลที่ให้มา รวมถึงบันทึกซ้ำที่มีค่าน้ำหนักต่างกัน

อุณหภูมิสูงสุด: 99 องศา

แถวที่ซ้ำกันไม่ได้รับการผสานหรือหาค่าเฉลี่ย เนื่องจากแหล่งที่มาที่ให้มามีค่าน้ำหนักที่แยกจากกัน

ตัวเลขหมายถึงอะไรสำหรับการติดตั้ง

ข้อมูลจำเพาะสามารถดูได้สามชั้น

• • ท่อชั้นแรก -:เส้นผ่านศูนย์กลางด้านในและด้านนอกเป็นตัวกำหนดขนาดท่อพื้นฐาน
• • การเชื่อมต่อระบบเลเยอร์ที่สอง -:เต้ารับและทางเข้า NPT ระบุการจัดการการเชื่อมต่อ
• • การติดตั้งฟิสิคัลเลเยอร์ที่สาม -:ขนาดหมายเลขขนาดและ A–F กำหนดพื้นที่ที่จำเป็นสำหรับการประกอบรอก

ซึ่งหมายความว่าคำขอใบเสนอราคาควรมีทั้งข้อกำหนดการปฏิบัติงานและข้อกำหนดการติดตั้งทางกายภาพอย่างเหมาะสม

ตัวอย่างเช่น การระบุเฉพาะ "สายยาง 30 ม." ไม่ได้ระบุการกำหนดค่าที่สมบูรณ์ ยังคงต้องมีการกำหนดเส้นผ่านศูนย์กลางของท่อ ความดัน ขนาดการเชื่อมต่อ และขนาดใบมีดพวงที่เกี่ยวข้อง

ตัวอย่างการกำหนดค่าจากช่วงที่ให้มา

ม้วนท่อสแตนเลสสำหรับการจัดหาอุปกรณ์ดับเพลิง

ผลิตภัณฑ์นี้อยู่ในช่วงการผลิตอุปกรณ์ดับเพลิงที่กว้างขึ้นที่ Ningbo Xinhao Fire Fighting Equipment Co., Ltd.

ตามหน้าเกี่ยวกับเราอย่างเป็นทางการของบริษัท Xinhao Fire ก่อตั้งขึ้นในปี 2559 และผลิตถังดับเพลิงและอุปกรณ์ดับเพลิง กลุ่มผลิตภัณฑ์ของบริษัทประกอบด้วยท่อดับเพลิง ม้วนท่อดับเพลิง ตู้เก็บท่อดับเพลิง อุปกรณ์ตรวจสอบอัคคีภัย วาล์วจ่ายน้ำดับเพลิง หัวฉีดดับเพลิง และอุปกรณ์ป้องกันอัคคีภัยอื่น ๆ

บริษัทระบุว่าโรงงานผลิตของบริษัทประกอบด้วยเครื่องวาดแบบลึก 8 เครื่อง เครื่องวาดแบบลึกอัตโนมัติ 1 เครื่อง เครื่องเชื่อม 6 เครื่อง สายการผลิตพ่นสี 1 เครื่อง สายการผลิตบรรจุ อุปกรณ์รักษาพื้นผิว เครื่องทดสอบแรงดันไฮดรอลิกและอากาศ 3 เครื่อง อุปกรณ์ขัด และอุปกรณ์หลอม

ข้อมูลเกี่ยวกับเรายังอธิบายถึงการดำเนินการผลิตและการจัดจำหน่ายที่ได้รับการสนับสนุนจากผู้บริหารและบุคลากรด้านเทคนิคที่มีประสบการณ์ในด้านการป้องกันอัคคีภัย ควบคู่ไปกับ-การจัดการที่มีคุณภาพและ-กระบวนการหลังการขาย บริษัทระบุว่าผลิตภัณฑ์ของตนผ่านการรับรองระบบคุณภาพ ISO9001- และได้รับใบรับรองการอนุมัติประเภทคุณภาพที่ออกโดยกระทรวงความมั่นคงสาธารณะของจีนสำหรับการประเมินความสอดคล้องของผลิตภัณฑ์ป้องกันอัคคีภัย

พื้นหลังนี้มีความเกี่ยวข้องเมื่อมีการซื้อม้วนท่อโดยเป็นส่วนหนึ่งของโปรแกรมอุปกรณ์ป้องกันอัคคีภัยในวงกว้าง แทนที่จะเป็นส่วนประกอบแบบแยกส่วน

การเลือกการกำหนดค่าโดยไม่ต้องคาดเดา

การทบทวนข้อกำหนดทางเทคนิคสามารถปฏิบัติได้ตามลำดับนี้:
